와이어로프의 종류 및 특성, 와이어로프 폐기 기준, 선정시 주의 사항에 대해 살펴보도록 하겠습니다.

문제) 와이어로프 종류 및 특성, 선정시 주의사항

답)

I. 개요

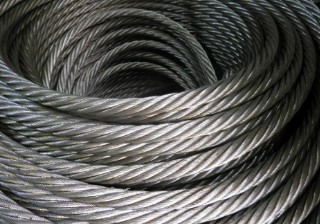

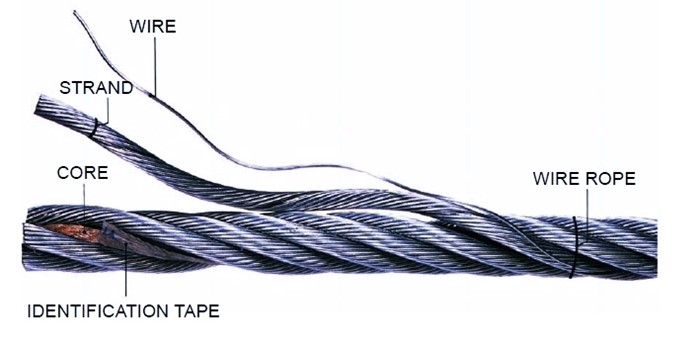

- 와이어로프는 탄소강 와이어를 드로잉 가공한 인장강도 130 ~ 180 kgf/mm2 의 소선을 여러 가닥 꼬아 스트랜드를 만들고 이것을 대마를 꼬아 윤활유를 침투시킨 심 주위에 여러가닥 꼬아 합쳐만든 로프를 말한다.

II. 와이어로프의 종류

1. 꼬임 방법에 따른 종류

1) 보통 꼬임

a) 소선과 스트랜드의 꼬임 방향이 반대.

b) 소선의 외부와의 접촉 길이가 짧아 소선의 마모가 쉬어 수명이 짧다.

c) 킹크 발생이 적다.

d) 취급이 용이하다.

e) 로프 자체의 변형이 적다.

f) 취급이 용이하다.

g) 하중을 걸었을 때 저항성이 크다.

h) 용도: 선박, 육상장비 등의 작업용 로프에 사용.

2) 랭꼬임

a) 소선과 스트랜드의 꼬임 방향이 동일하다.

b) 소선의 외부와의 접촉 길이가 길어 내 마모성이 우수하여 수명이 길다.

c) 킹크 발생이 쉽다.

d) 무리한 꼬임 방법으로 반발성이 크고 취급이 어렵다.

e) 꼬임이 풀리기 쉽다.

f) 내피로성이 우수하다.

h) 용도: 로프의 양 끝이 자유롭게 회전하기 어려운 장소, 로프가 느슨해지지 않는 장소, 주 케이블과 같이 고정된 장소.

3) S꼬임: 스트랜드를 오른쪽으로 꼬아놓은 것이다.

4) Z꼬임: 스트랜드를 왼쪽으로 꼬아놓은 것이다.

III. 와이어로프의 선정 방법 및 선정 시 주의사항

1. 와이어로프의 선정 방법

1) 로프의 선정계수 (C) 산출

여기에서, C: 로프의 선정계수 (최소값, mm/√N), Zp: 최소 실질사용계수, K': 로프 구조에 따른 파단하중의 실험계수, R0: 와이어로프의 최소인장강도 (N/mm2).

2) 로프의 최소 지름 계산

d min = C √S

여기에서, d min: 최소 로프지름 (mm), C: 로프 선정계수 (mm/√N), S: 로프의 최대장력 (N).

3) 로프의 사용 지름 (d)

d min =< d =< 1.25 d min

4) 로프의 최소 파단하중의 계산

F min = S * Zp

여기에서, S: 로프의 최대 장력 (N), Zp: 최소 실질사용계수.

2. 와이어로프 선정시 주의사항

1) 용도에 따라 손상이 적게 생기는 것을 선정한다.

2) 하중의 용량이 고려된 강도를 갖는 로프를 선정한다.

3) 심강 (core)은 사용 용도에 따라 결정한다.

4) 높은 온도에서 사용할 경우 아연도금한 로프를 선정한다.

IV. 와이어로프의 점검사항 및 폐기기준

1. 점검사항

1) 마모 정도

- 지름을 측정하되 전장에 걸쳐 많이 마모된 곳, 하중이 가해지는 곳 등을 여러 개소 측정한다.

2) 단선 유무

- 단선의 수와 그 분포상태, 즉 동일 소선 및 스트랜드에서의 단선 개소 등을 조사한다.
