3. 건설기계의 시공능력

문제) 건설기계의 시공 능력

답)

I. 건설기계의 시공능력 산정 기본식

1. 기계의 작업시간

1) 기계의 시간당 작업량은 기계의 운전시간당 작업량을 의미함.

2) 운전시간

a) 기계의 주 기관이 회전하거나 주 작동부가 가동하는 시간.

b) 실 작업시간 외에 작업 중의 기계이동, 기관 또는 주 작동부의 예비 가동, 운전 시간 중의 점검, 조정, 주유, 조합 기계 사용 시 대기시간 포함.

2. 시간당 작업량 (Q)

1) 토공에 있어서 작업 능력은 일반적으로 m3/h 로 표시

2) 자연상태의 토량, 흐트러진 상태의 토량, 다져진 상태의 토량의 세가지 표시 방법이 있음.

3. 시간당 작업 사이클 수 (N)

1)

2) 1회 사이클 시간 (Cm): 기계의 작업 속도나 주행 속도에 따라분 (min) 또는 초 (sec) 로 표시.

4. 1회 작업 사이클 당 표준 작업량 (q)

1) 1회 사이클의 동작으로 이루어지는 표준적인 작업조건과 작업관리 상태에 있어서의 작업량.

2) 토량인 경우에는 흐트러진 상태에서 취급되는 것이 일반적임.

5. 체적환산계수 (f)

여기서, 토량변화율 L = 1.1 ~ 1.2, C= 0.9

* 토량변화율

- L: 자연상태의 토량을 덤프트럭에 담을 때 (Loose)

- C: 자연상태의 토량을 다질 때 (Compact)

6. 작업 효율 (E) = 현장 작업 능력계수 (E1) x 실 작업시간율 (E2)

1) 표준적인 작업능력에 작업현장의 여러가지 알맞은 효울을 고려함.

2) 능력적인 요소와 시간적인 요소로 구분함.

3) 현장 작업 능력계수 (E1): 기계의 표준적인 작업 능력에 영향을 미치는 기상, 지형, 토질, 공사규모, 시공 방법, 기계의 종류, 기계 조정원의 숙련도 등의 작업 현장 여건을 고려한 계수.

4) 실작업 시간율 (E2) = 실 작업시간 / 운전시간

- 기계의 상태, 공사 규모, 시공 방법 등에 따라 변화됨.

II. 건설기계 장비별 작업 능력

1. 불도저

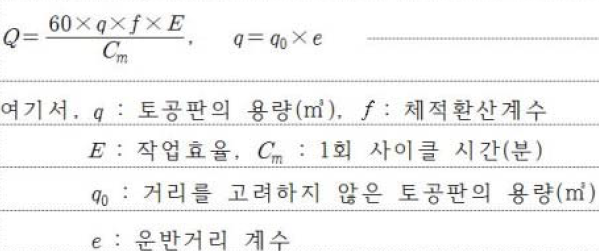

1) 시간당 작업량 Q (m3/h)

2) 1회 사이클 시간, Cm (분)

2. 굴삭기 (무한궤도), 셔블계 굴삭기

* 셔블계 굴삭기: 파워 셔블, 백호, 드래그 라인, 클램쉘

1) 시간당 작업량 Q (m3/h)

2) 1회 사이클 시간, Cm (초)

- 굴삭기의 규격 및 선회각도에 따라 조정.

3. 덤프트럭

1) 시간당 작업량 Q (m3/h)

2) 1회 사이클 시간, Cm (분)

a) Cm = t1 + t2 + t3 + t4 + t5

여기서, t1: 적재시간, t2: 왕복시간

(t2 = 편도 운반거리 / 적재시 평균 주행속도 + 편도 운반거리 / 공차시 평균 주행속도)

t3: 적하 시간, t4: 적재 대기 시간

t5: 적재함 덮개 설치 및 해체 시간 (인력: 3.77분, 자동 덮개 시설: 0.5분)

b) 적재 기계 사용 시

끝.
